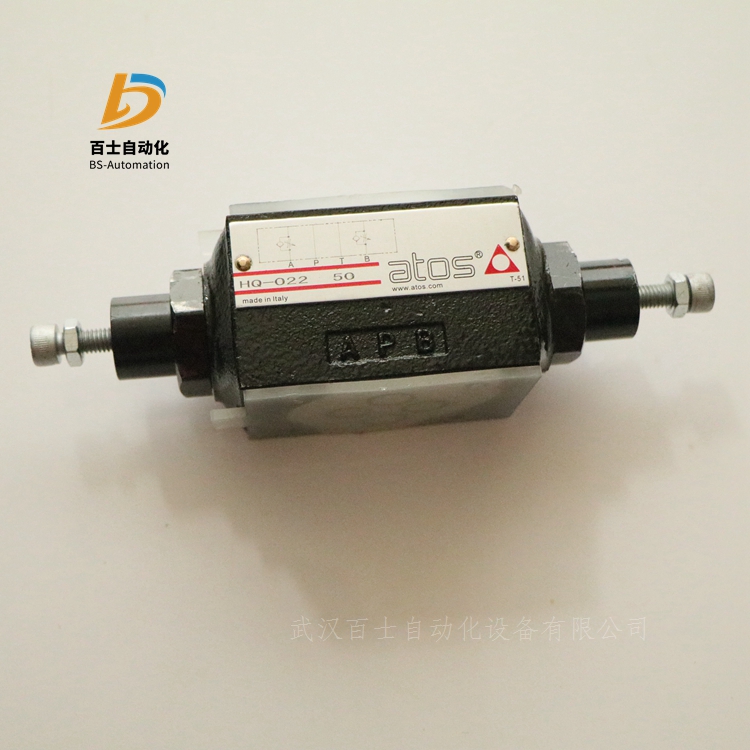

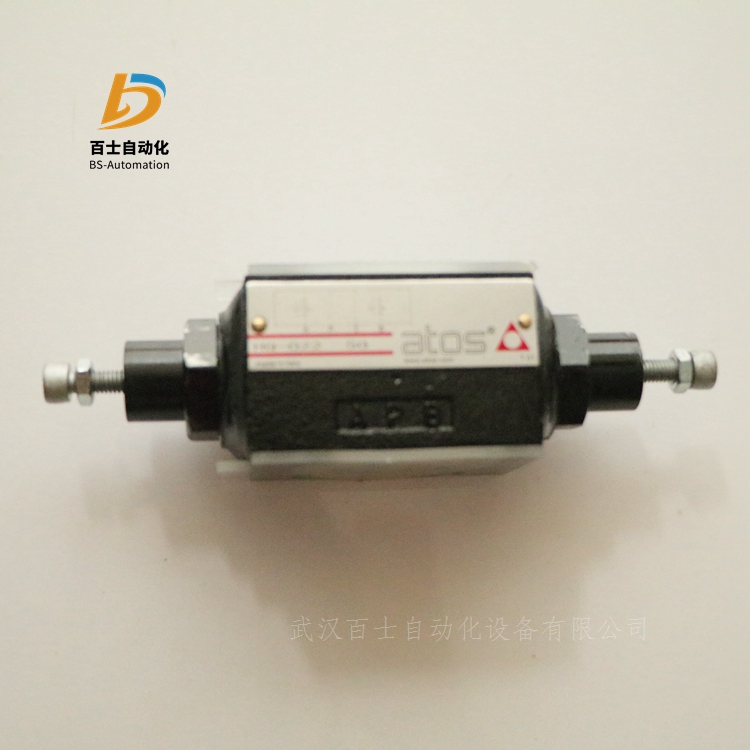

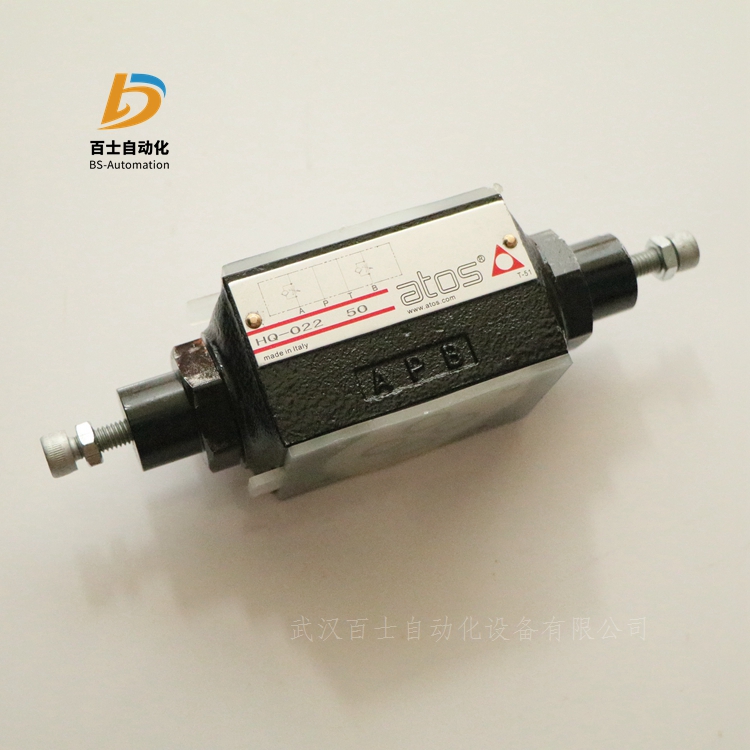

液壓元件ATOS阿托斯節流閥HQ-022 50  現貨

武漢百士自動化設備有限公司
雷青
通訊地址：湖北省武漢市蔡甸區長江路505號長江楚韻1棟2單元1502室

產品簡介：

單向節流閥的結構原理。該閥是管式聯接的單向節流閥，其節流口采用軸向三角槽式結構。旋轉調節螺母，可改變節流口通流面積的大小，以調節流量。正向流動時起節流閥作用；反向流動時起單向閥作用，這時由于有部分油液可在環形縫隙中流動，可以清除節流口上的沉積物。在閥體2左端有刻度槽，調節螺母3上有刻度，用以標志調節流量的大小。

精密節流閥的結構原理。該閥主要由閥體，調節件和節流套組成。在節流口處實現對從A到B的流動的節流。轉動節流桿，可調節節流斷面。由于節流口制成薄壁孔，故節流不易受溫度的影響。

節流閥和單向節流閥是簡易的流量控制閥，它們在定量泵液壓系統中的主要作用是與溢流閥配合，組成三種節流調速系統：即進油節流調速系統、回油節流調速系統和旁路節流調速系統。對于執行元件要求往返節流調速的系統可使用兩個單向節流閥。節流閥也在容積節流調速回路中使用。這種閥沒有壓力及溫度補償裝置，不能自動補償載荷及油液粘度變化時造成的速度不穩定，但其結構簡單，制造和維護方便。所以在載荷變化不大或對速度穩定性要求不高的一般液壓系統中得到廣泛應用。

節流閥是通過改變節流截面或節流長度以控制流體流量的閥門。將節流閥和單向閥并聯則可組合成單向節流閥。節流閥和單向節流閥是簡易的流量控制閥，在定量泵液壓系統中，節流閥和溢流閥配合，可組成三種節流調速系統，即進油路節流調速系統、回油路節流調速系統和旁路節流調速系統。節流閥沒有流量負反饋功能，不能補償由負載變化所造成的速度不穩定，一般僅用于負載變化不大或對速度穩定性要求不高的場合。

性能參數：

對節流閥的性能要求是：
·流量調節范圍大，流量一壓差變化平滑；
·內泄漏量小，若有外泄漏油口，外泄漏量也要小；
·調節力矩小，動作靈敏。
節流閥(throttle valve)的外形結構與截止閥并無區別，只是它們啟閉件的形狀有所不同。節流閥的啟閉件大多為圓錐流線型，通過它改變通道截面積而達到調節流量和壓力。節流閥供在壓力降極大的情況下作降低介質壓力之用。
介質在節流閥瓣和閥座之間流速很大，以致使這些零件表面很快損壞－即所謂汽蝕現象。為了盡量減少汽蝕影響，閥瓣采用耐汽蝕材料（合金鋼制造）并制成角為140～180的流線型圓錐體，這還能使閥瓣能有較大的開啟高度，一般不推薦在小縫隙下節流。

節流閥特點
1、構造較簡單，便于制造和維修，成本低。
2、調節精度不高，不能作調節使用。
3、密封面易沖蝕，不能作切斷介質用。
4、密封性較差。
節流閥按通道方式可分為直通式和角式兩種；按啟閉件的形狀分，有針形、溝形和窗形三種。節流閥的安裝與維護應注意以下事項：
該閥經常需要操作，因此應安裝在易于方面便操作的位置上。
安裝時要注意介質方向與閥體所標箭頭方向保持一致。

由于節流閥的流量不僅取決于節流口面積的大小，還與節流口前后的壓差有關，閥的剛度小，故只適用于執行元件負載變化很小且速度穩定性要求不高的場合。
對于執行元件負載變化大及對速度穩定性要求高的節流調速系統，必須對節流閥進行壓力補償來保持節流閥前后壓差不變，從而達到流量穩定。

阿托斯ATOS直動式節流閥
HQ-012 52
HQ-012/G 54
HQ-013 52
HQ-014 52
HQ-022 50
HQ-022 52
HQ-022 52 /PE
HQ-022/G
HQ-023 52
HQ-024 52
HQ-031/100
JPQ-212 17
JPQ-212/G 18
JPQ-213 17
JPQ-222 17
JPQ-222/G 18
JPQ-223 17
JPQ-312 22
JPQ-312/G 22
JPQ-322 22
KQ-012 53
KQ-012/G 54
KQ-013 53
KQ-014 53
KQ-022 53
KQ-023 53
KQ-023/G 54
